Химический заземляющий электрод ERICO

Описание и характеристики

Заземление. Заземляющие устройства, молниезащита ERICO. Химические заземляющие электроды ERICO
Химические заземляющие электроды ERICO созданы специально для грунтов, обладающих высоким удельным сопротивлением (скальный грунт, песок, вечномерзлый грунт и пр.). В таких грунтах обычно затруднено или принципиально невозможно использование классического способа заземления.
Химический электрод представляет из себя медную трубу с отверстиями, в которую засыпается электролитическая соль. Соли, приникая в окружающий грунт, повышают его электропроводность. Кроме того, электролитическая соль предотвращает промерзание вечномерзлого грунта вокруг электрода.

Основные возможности

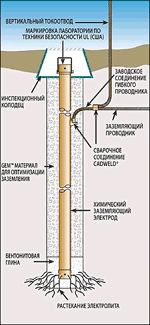

пример монтажа
вертикального электрода

* Химические заземляющие электроды ERICO обеспечивают снижение проводимости грунта, путем рассеивания в нем электролитической соли через отверстия в электродах;
* Возможность создания заземляющих устройств с низким сопротивлением растекания в грунтах с высоким удельным сопротивлением (скальный грунт, песок и др.);
* Постоянное сопротивление заземляющего устройства не зависящее от сезонного изменения атмосферных и климатических условий содержания влаги в грунте;
* Высокая коррозионная стойкость всего заземляющего устройства;
* Электроды обеспечивают эффективное рассеивание токов молнии и токов короткого замыкания;
* Для создания заземляющих устройств для системы молниезащиты, позволяющих наиболее эффективно рассеивать токи молнии и контролировать направление их стекания дополнительно возможно оснащение электродов горизонтальными радиальными заземлителями;
* Два типа химических электродов – вертикальный и горизонтальный (L-образный), применяемый там, где вертикальное бурение является экономически нецелесообразным;
* Заменяют традиционные заземляющие устройства, требующие для размещения, большие площади для размещения, благодаря возможности монтажа в стесненных условиях (необходимое рабочее пространство составляет всего 2-3 м2 площади);
* Электроды представляют собой медные трубы диаметром 54 мм, толщиной стенки 2,1 мм, наполненные натуральной электролитической солью;
* Выпускаются стандартные цельные электроды длиной 3,05 ; 3,66 ; 4,57 и 6,10 м, а также резьбовые электроды, позволяющие с помощью секций длиной 3,05 м увеличивать общую длину электрода;
* Срок службы – не менее 30 лет.

Для достижения низкого, минимально зависящего от характера грунта и стабильного в течении длительного периода времени сопротивления растекания рекомендуется применять систему заземления, включающую:

* Химические заземляющие электроды ERICO, заполненные проводящей электролитической солью, обеспечивающей снижение проводимости окружающего электроды грунта.
* Глина на основе Бентонита, являющееся натуральным материалом с низким сопротивлением. Глина помещается на дно скважины, в которую погружается электрод.
* Порошок GEM, помещаемый в скважину вокруг электрода по его длине
* Инспекционный лючок для обеспечения доступа к электроду и его вентиляции
* Соединение электрода с заземляющим проводником с помощью экзотермической сварки CADWELD

Химические заземляющие электроды ERICO могут поставляться как в стандартной комплектации, так и в комплектации по специальному заказу, например без инспекционного лючка или порошка GEM.

Заземляющее устройство на основе химических заземляющих электродов ERICO может использоваться в качестве функционального, рабочего заземления или заземление молниезащиты.

Области применения заземляющего устройства на основе химических заземляющих электродов ERICO:
Телекоммуникации
Электроэнергетика
Нефтегазовая отрасль
Железнодорожный транспорт и др.
